QU-H系列壓力管路過濾器安裝在液壓系統的壓力管路處,過濾器主要用于濾除油液中混入的機械雜質和液壓油本身化學變化產生的膠質、瀝青質、炭渣質等,從而防止閥芯卡死、節流小孔縫隙和阻尼孔的堵塞以及液壓元件過快磨損等故障的發生。我公司生產的該油過濾器過濾效果好,精度高,但堵塞后清洗比較難,必須更換濾芯。
磁性油過濾器CFF-510*80 WU-A、XU-A系列回油過濾器 TRF-100C*80-Y液壓油濾油器
1.管路過濾器具有過濾效果好,精度高,但堵塞后清洗比較難,必須更換濾芯。
2.該過濾器設有壓差發訊裝置,當濾芯污染堵塞到進出油口壓差為0.35MPa時,即發出開關信號,此時更換濾芯,以達到保護系統安全的目的。
3.該過濾器濾芯采用玻璃纖維過濾材質,具有過濾精度高、通油能力大、原始壓力損失小、納污量大等優點,其過濾精度以絕對過濾精度標定,過濾比β3、β5、β10、β20≥200,過濾效率η≥99.5%。
型號 | 通經 | 公稱流量 | 過濾精度 | 公稱壓力 | 發訊裝置功率 | 濾芯型號 | 連接方式 |
Z/QU-H10x*P | 15 | 10 |
3 5 10 20 30 | 32 |
24V/48W 220V/50W | HX-10x*# | 管式 |
Z/QU-H25x*P | 25 | HX-25x*# | |||||
Z/QU-H40x*P | 20 | 40 | HX-40x*# | ||||
Z/QU-H63x*P | 63 | HX-63x*# | |||||
Z/QU-H100x*P | 25 | 100 | HX-100x*# | ||||
Z/QU-Hl60x*P | 32 | 160 | HX-160x*# | ||||
Z/QU-H250x*FP | 40 | 250 | HX-250x*# | 法蘭式 | |||
Z/QU-H400x*FP | 50 | 400 | HX-400x*# | ||||
Z/QU-H630x*FP | 53 | 630 | HX-630x*# | ||||
Z/QU-H800x*FP | 800 | HX-800x*# |
問:液壓油過濾器的分類有哪些?

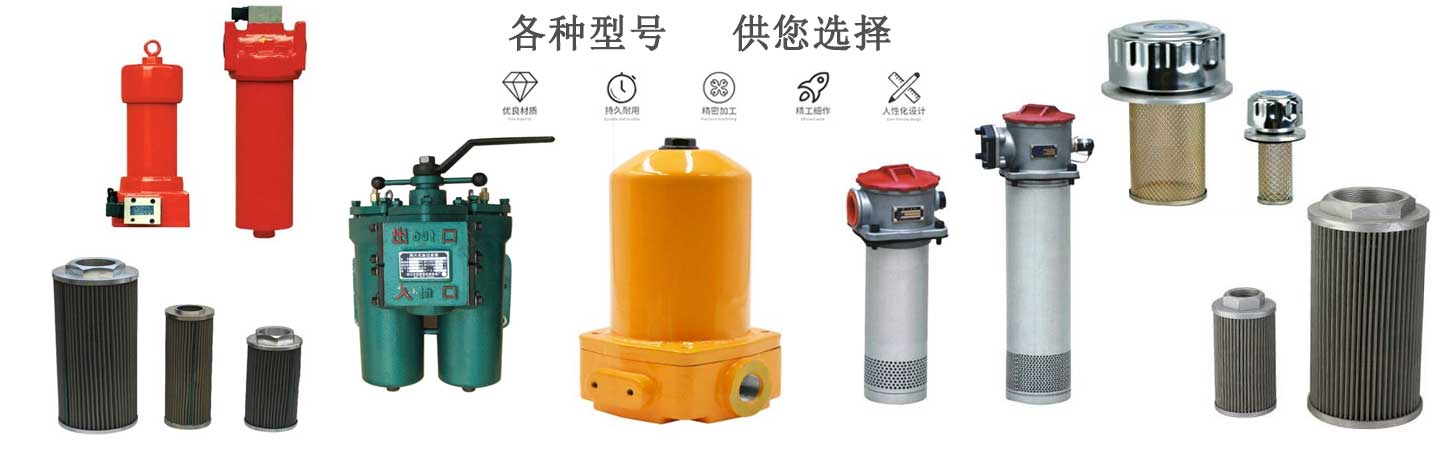

答:吸油過濾器,回油過濾器,壓力管路過濾器,雙筒回油過濾器,磁性過濾器,液壓空氣濾清器
問:液壓油過濾器的作用是什么?
答:液壓油過濾器主要用在液壓系統中,用于濾除工作介質中的固體顆粒及膠狀物質,有效控制工作介質的污染度。
問:液壓油過濾器濾芯可以清洗嗎?
答:1.如果液壓油過濾材料是由金屬網或銅網制成,可以在煤油中浸泡一段時間,然后通過風吹干凈堵塞的污漬。
2.如果液壓油過濾材料是玻璃纖維或濾紙,就不能清洗,清洗也不能起到作用,在這種情況下,需要更換新的液壓油過濾器。
問:不同類別的液壓油過濾器應用在哪些地方?
答:1.安裝在液壓泵的吸油管道上,這種安裝方式要求過濾器有較大通油能力和較小的阻力,所以一般采用過濾精度較低的粗過濾器,其目的是保護液壓泵。
2.過濾器安裝在回油管道上,這種安裝方式可經常地清除油液中的雜質。為防備過濾器堵塞時,油液仍然能順利流回油箱,應并聯一個安全閥。由于回油管壓力低,可用強度較低的過濾器。
3.安裝在液壓泵的輸油管道上,這種安裝方式可保護除液壓泵和溢流閥以外的其他元件。一般采用精過濾器。由于過濾器在高壓下工作,濾芯和殼體應能承受系統的工作壓力與沖擊壓力。為了防止過濾器堵塞時引起泵過載或使濾芯損壞,可在壓力油路上設置一堵塞指示裝置或并聯一安全閥。
4.安裝在重要元件之前,在重要元件的前面,根據需要可安裝單獨的精過濾器,以保證這些元件正常的工作。
QU-H系列壓力管路過濾器適用于冶金、石化、紡織、機械加工、礦山、工程機械等行業。
